Теплые полы, как правильно сделать?

Общие требования к основанию и подготовка площадки

Перед началом монтажа теплого пола важно навести идеальный порядок: убрать строительный мусор, подмести, при необходимости пройтись промышленным пылесосом. Любые твердые включения под утеплителем могут привести к его деформации и последующим провалам стяжки. Чистая база ускоряет работу и снижает вероятность ошибок при разметке.

Совет: прежде чем раскладывать материалы, обозначьте границы помещений, места установки радиаторов, лестничные пролёты, зоны коллекторной и проходы труб.

Гидроизоляция: когда нужна сверху, а когда достаточно под плитой

Если гидроизоляционный слой уже выполнен под бетонной плитой основания, повторно укладывать пленку сверху не обязательно. Исключение — влажные помещения, тонкие утеплители или риск протечки сверху. В остальных комнатах можно сразу переходить к утеплению.

Укладка утеплителя и его фиксация

Утеплитель снижает теплопотери в грунт или нижние помещения и направляет тепло вверх в комнату. Чаще всего применяют плиты экструдированного пенополистирола (ЭППС) или плотный пенопласт.

Как укладывали в примере

• листы раскладываются по площади помещения вразбежку;
• предварительная фиксация к основанию строительными «грибами» (дюбелями с широкими шляпками) — по одному на лист минимум;
• в местах, где плита слегка отходит от основания, добавляют дополнительные крепежи для плотного прилегания.

Старайтесь избегать мостиков холода: щели между листами заполняйте монтажной пеной или проклейкой.

Монтаж армирующей сетки

Поверх утеплителя укладывают металлическую сетку. Она решает сразу три задачи:

1. Дополнительная жёсткость стяжки.
2. Удобное основание для крепления труб пластиковыми стяжками или клипсами.
3. Равномерное распределение нагрузок.

Сетку тоже фиксируют «грибами» к основанию через утеплитель. Важно, чтобы она не «играла» при ходьбе во время монтажа труб.

Коллекторный узел: размещение, подача, обратка, маркировка контуров

До того как начинать саму раскладку контуров тёплого пола, нужно определиться с местом установки коллекторов (распределительных гребёнок) — обычно в котельной или техническом шкафу.

Практика:

• Сделайте разметку на стене заранее: где будет подача, где обратка.
• Между подающим и обратным коллектором можно установить отсечные краны.
• Каждую трубу подписывайте (маркер, бирка, номер). Это экономит массу времени при подключении и балансировке.

Разводка труб к радиаторам и к теплому полу

Если в доме комбинированная система (радиаторы + тёплые полы), магистрали, идущие к радиаторам, нужно обязательно прокладывать в утеплителе. Причина проста: пока теплоноситель не дошёл до радиатора, он не должен отдавать тепловую энергию в стяжку — это создает неконтролируемые теплые зоны и потери.

Трассы прокладывают вдоль стен, с выводами под окна (типовые места установки радиаторов). Концы труб временно заглушают и защищают от мусора.

Демпферная лента и компенсация расширений стяжки

Бетон при нагреве расширяется. Чтобы стяжку не «разорвало» и чтобы она не давила на жёсткие стены, по периметру помещения устанавливают демпферную (краевую) ленту из вспененного полиэтилена.

Требования:

• Толщина около 10 мм (в бытовых системах достаточно).
• Высота — выше предполагаемого уровня готовой стяжки; излишек потом срезают.
• Крепление — строительный степлер, дюбели или клеевой слой (в зависимости от типа ленты).

Лента работает как упругая прокладка: принимает микродеформации стяжки без образования трещин у стен.

Планирование контуров тёплого пола

Существует два основных способа укладки трубы: «змейка» и «улитка» (спираль).

• Змейка проще, но начало контура горячее, а конец холоднее: возможен температурный градиент.
• Улитка обеспечивает более равномерный прогрев, так как подающая и обратная ветви идут рядом и компенсируют температурную разницу.

Шаг укладки: типовой 150 мм (15 см) для жилых комнат при умеренных теплопотерях. В холодных зонах (у наружных стен, дверей) можно уплотнять до 100 мм; в внутренних — до 200 мм.

Длина контура: чтобы насосная группа справлялась, старайтесь держать длину одного петлевого контура в разумных пределах (часто ориентир до ~80–100 м, зависит от диаметра трубы и гидравлики системы).

Под стационарными кухонными гарнитурами, встроенной техникой и массивной мебелью с цоколем контур обычно не укладывают. Причины:

• бессмысленная трата тепла (тепло заблокировано мебелью);
• риск перегрева нижних шкафов и их деформации/рассыхания;
• усложнение сверления и крепежа мебели в будущем (опасность повредить трубу).

Заранее отметьте эти зоны на плане, чтобы при раскладке трубы там не проходили.

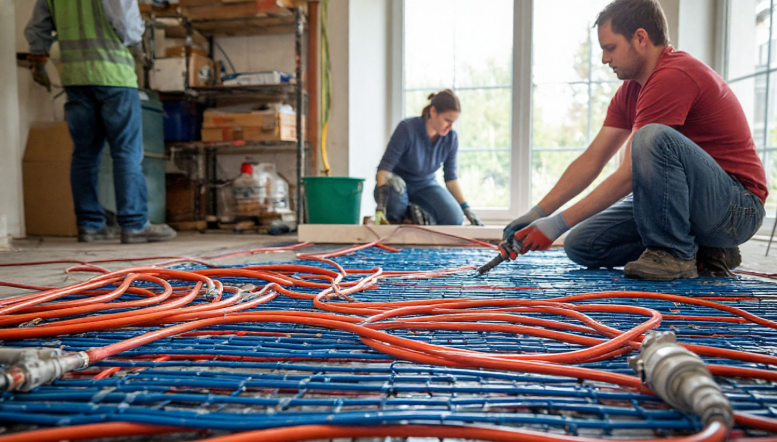

Крепление трубы к сетке и прокладка через переходные зоны

Трубы тёплого пола (как правило, из сшитого полиэтилена PEX или металлопластика) крепят пластиковыми стяжками к сетке через каждые 0,5–1 м и обязательно в поворотах.

Переходы через температурные швы и входы в помещение:

• В точках входа контура в помещение участок трубы желательно одеть в теплоизоляционный кожух (гофра, трубчатый утеплитель). Это снижает теплопотери и трение о стяжку при температурных деформациях.
• Такой же прием применяют в зоне выхода к коллектору: участок, где труба проходит через более холодные/нестабильные условия, лучше защитить.

Если доступ к коллекторной зоне останется открытым (шкаф, ниша), для соединений допустимо резьбовое подключение на накидных гайках. Пресс-фитинги используют там, где после отделки доступ закрыт.

Толщина стяжки над трубой

Критический параметр — слой бетона над верхом трубы. Слишком тонко — риск прогаров, растрескивания и неравномерного прогрева; слишком толсто — инерционность системы и перерасход материала.

Рекомендуемый диапазон:

• Минимум: не менее 40 мм над трубой.
• Оптимум: 50–60 мм.
• Допустимый максимум в бытовых условиях: до 80–90 мм (лишь в крайних случаях, когда уровень пола диктует конструктив).

Помните, что фактическая общая толщина стяжки = диаметр трубы + защитный слой. Например, при трубе Ø16 мм и 50 мм покрытия общая толщина составит ~66 мм.

Опрессовка: давление, чем закачать, сколько держать

Перед заливкой стяжки контуры обязательно заполняют водой и ставят под давлением. Это делается для трёх задач:

1. Проверка герметичности: падение давления = утечка.
2. Формоустойчивость трубы в стяжке: заполненная водой труба меньше всплывает и деформируется.
3. Безопасность при бетонировании: если трубу случайно повредят, сразу видно.

Рабочий порядок:

• Заполните контур холодной водой.
• Поднимите давление ручным опрессовочным насосом до ~2–3 атм (бар) — бытовая практика.
• Оставьте давление на весь период заливки и минимум на сутки после.
• Контролируйте манометр: падения быть не должно.

Заливка стяжки по маякам

После проверки контуров выставляют маяки под нужный уровень пола. Используют цементно-песчаную смесь или пескобетон. Лить стяжку нужно аккуратно, не смещая трубы и не повреждая крепления.

Важно: трубы при заливке находятся под давлением (см. предыдущий раздел). Проходя правилом, следите, чтобы высота обеспечила нужный защитный слой.

Выдержка перед запуском

Бетонная стяжка должна набрать прочность и просохнуть. Ранний прогрев может привести к:

• растрескиванию;
• паровым пустотам;
• отслаиванию покрытия.

Рекомендация: не подавать тепло минимум 28 суток после заливки. Допустима мягкая технологическая вентиляция для сушки, но без нагрева контура.

Первый запуск и регулировка контуров

Когда стяжка высохла, можно производить первичный запуск:

1. Убедитесь в рабочем давлении и герметичности.
2. Откройте контуры поочередно, удалите воздух через воздухоотводчики коллектора.
3. Подавайте тепло постепенно, начиная с низкой температуры теплоносителя (например, 25–30 °C), затем ступенчато повышайте на 2–5 °C в день до расчётной.
4. Отбалансируйте расход по контурам (расходомеры, балансировочные вентили).

Типичные ошибки и как их избежать

Заключение

Правильный монтаж водяного тёплого пола нельзя рассматривать как простую «раскладку труб по полу». Это система, в которой важны подготовка основания, теплотехника, гидравлика, компенсация расширений и соблюдение технологических пауз. Если вы всё сделаете аккуратно — получите тёплый, экономичный и долговечный пол, который будет радовать многие годы.
